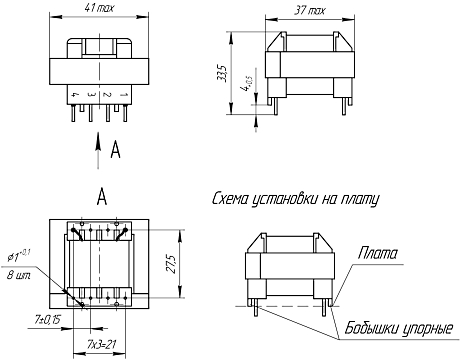

Предназначен для корректировки (снижения) гармонических составляющих тока потребления от сети 50 Гц в цепях с подмагничиванием постоянным током телевизионных приемников цветного изображения.
Кроме серийно выпускаемого дросселя, на базе дросселя ДКГ-1, можем выпускать дросселя с характеристиками по требованию заказчика.
Технические характеристики:
Сопротивление обмотки …………………………..………………………………..…..4,8 Ом
Индуктивность обмотки, при токе подмагничивания 0 А ………………70±7 мГн
Индуктивность обмотки, при токе подмагничивания 1,0 А ……………49 мГн
Гарантийный срок эксплуатации …………………………..………………………..2 года
Климатическое исполнение…………………………..…………………………..……УХЛ4.2
ТРАНСФОРМАТОРЫ ПИТАНИЯ TУ BY 200194876.008-2007

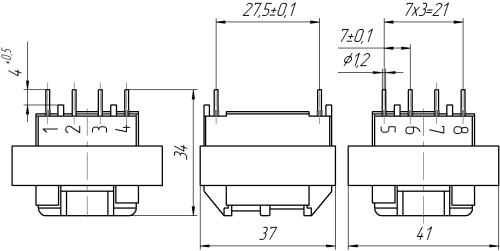

ТРАНСФОРМАТОР ПИТАНИЯ ТП-2
Предназначен для работы в качестве встраиваемого комплектующего изделия в бытовую электронную аппаратуру и предназначены для электрического монтажа на печатные платы. Технические характеристики серийно выпускаемых трансформаторов сведены в таблицу. Кроме серийно выпускаемых трансформа-торов, на базе трансформатора ТП-2, можем выпускать трансформаторы с характеристиками по требованию заказчика.
|
Условное обозначение |
Номера выводов |
Напряжение, В, в режиме |
Ток, А, в режиме | ||
|
ном. нагр. |
х. х. |
ном. нагр. |
х. х. | ||
|
ТП-2-1-02 |
1, 4 5, 6 7, 8 |
220 7,1 20,0 |
220 8,6 29,6 |
0,02 0,20 0,04 |
£0,02 |
|
ТП-2-1-03 |
1, 4 7, 8 |
220 7,8 |
220 12,4 |
0,03 0,35 |
£0,02 |
|
ТП-2-1-04 |
1, 4 7, 8 |
220 12,3 |
220 16,2 |
0,02 0,25 |
£0,02 |
Технические характеристики:
Типовая мощность ......................... 2 В·А
Режим работы ............................... длительный
Гарантийный срок эксплуатации ...... 2 года
Климатическое исполнение ............ УХЛ1.1
ТРАНСФОРМАТОРЫ ПИТАНИЯ ТП-5 TУ BY 200194876.008-2007
Предназначен для работы в качестве встраиваемого комплектующего изделия в бытовую электронную аппаратуру и предназначены для электрического монтажа в аппаратуру навесным способом. Технические характеристики серийно выпускаемых трансформаторов сведены в таблицу. Кроме серийно выпускаемых трансформаторов, на базе трансформатора ТП-5, можем выпускать трансформаторы с характеристиками по требованию заказчика.
|
Условное обозначение |
Номера выводов |
Напряжение, В, в режиме |
Ток, А, в режиме | ||
|
ном. нагр. |
х. х. |
ном. нагр. |
х. х. | ||
|
ТП-5-1-01 |
1, 4 5, 8 |
220 12,0 |
220 14,0 |
0,03 0,40 |
£0,02 |
|
ТП-5-1-02 |
1, 4 5, 8 |
230 9,2 |
230 11,5 |
0,03 0,5 |
£0,02 |
|
ТП-5-1-03 |
1, 4 5, 8 |
220 20,0 |
220 24,0 |
0,03 0,25 |
£0,02 |
ТП-5-1-04 |
1, 4 5, 6 7, 8 |
220 12,4 5,0 |
220 16,4 6,0 |
0,03 0,35 0,16 |
£0,02 |
|
ТП-5-1-05 |
1, 4 5, 8 |
220 13,2 |
220 16,2 |
0,03 0,4 |
£0,02 |
|
ТП-5-1-11 |
1, 4 5, 7 5, 8 |
220 - 20,0 |
220 26,8 30,6 |
0,03 0,2 0,2 |
£0,01 |
|
ТП-5-1-12 |
1, 4 5, 8 |
220 16,0 |
220 21,0 |
0,02 0,2 |
£0,01 |
|
ТП-5-1-14 |
1, 4 5, 8 |
220 11,8 |
220 15,6 |
0,02 0,3 |
£0,01 |
|
ТП-5-1-15 |
1, 4 7, 8 |
220 9,0 |
220 13,0 |
0,02 0,35 |
£0,01 |
Технические характеристики:
Типовая мощность .......................... 5В·А
Режим работы ................................ длительный
Гарантийная наработка ................... 15000 часов
Климатическое исполнение .............. УХЛ1.1
