Вилки опрессованные (шнуры армированные)Вилки опрессованные (шнуры армированные)

Главная » Продукция » Электротехническая продукция » Вилки опрессованные (шнуры армированные)



ВИЛКИ ОПРЕССОВАННЫЕ ТУ BY 200194876.006-2007

Предназначены для присоединения электрических машин и приборов бытового и аналогичного назначения к электрической сети переменного тока до 16 А и номинального напряжения 250 В.

Технические характеристики:

Напряжение питания ………………………………………………………230 В (+6%; -10%), 50-60 Гц

Номинальный ток……………………………………………………………………………………от 2,5 до 16 А

Номинальное сечение жил………………………………………………………………от 0,5 до 1,5 мм2

Число жил…………………………………………………………………………………… ……………………2 или 3

Исполнение по степени защиты, обеспечиваемой оболочкой… ………………………IPX0

Климатическое исполнение…………………………………………..……………………………………УХЛ4

Гарантийный срок эксплуатации ……………………..……………………..………………………3 года

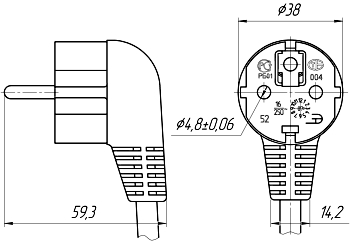

Вилка типа 52

        тип 52 v-52-1.jpg

Вилка тип 57

 тип 57 v-57-1.jpg

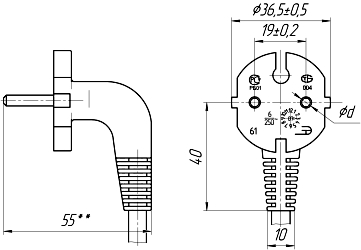

Вилка типа 61

 тип 61 v-61-1.jpg

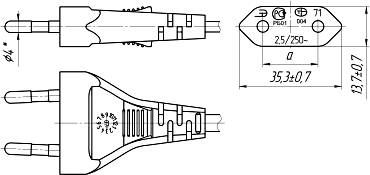

Вилка типа 71

 тип 71 v-71-1.jpg

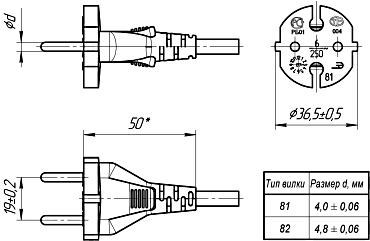

Вилка 81 и 82

 тип 81 v-81-1.jpg


Таблица 1 – Варианты комбинаций типов вилок и шнуров

Тип вилки

Номинальный ток

Код  шнура по

ГОСТ Р МЭК 60227-5,

СТБ IEC 60227-5

Число и сечение жил проводов

52 или 57

10

60227 IEC 53

3 х 0,75

16

3 х 1,00

3 х 1,50

61 или 81 или 71

2,5

60227 IEC 52

2 х 0,50

2 х 0,75

61 или 81

6

60227 IEC 52

2 х 0,75

60227 IEC 53

2 х 0,75

61 или 82

10

2 х 0,75

2 х 1,00

16

60227 IEC 53

2 х 1,50

Структура условного обозначения:

Обозначение

1 – тип вилки согласно таблице 1;

2 – номинальный ток, А; номинальное напряжение, В;

3 – код шнура по ГОСТ Р МЭК 60227-5, СТБ IEC 60227-5;

4 – число и номинальное сечение жил кабеля;

5 – мерная длина, м (может быть любой по желанию заказчика);

6 – цвет оболочки гибкого кабеля (1 – белый, 2 – серый, 3 – черный, 4 – белый или серый);

7 – исполнение свободного конца (может быть неразделанным и разделанным, с лужением жил, опрессовкой наконечниками различных типов, со втулкой на проводе);

8 – обозначение ТНПА.

Все вилки опрессованные имеют сертификаты соответствия РФ и РБ

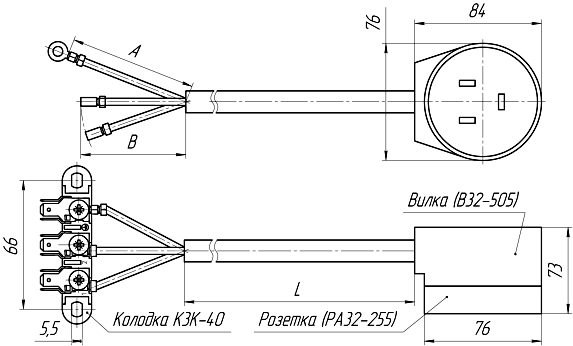

Шнур сетевой

Предназначен для присоединения к электрической сети номинальным напряжением 250 В переменного тока частотой 50 - 60 Гц бытовых напольных электрических плит, а также других аналогичных бытовых электроприборов номинальной потребляемой мощностью до 8 кВт.

Технические характеристики:

Номинальный ток……………………………………………………………………………….…………….до 32 А

Номинальное сечение жил………………………………………………………………..от 2,5 до 4,0 мм2

Число жил…………………………………………………………………………………….…………………………….. 3

Исполнение по степени защиты, обеспечиваемой оболочкой вилки и розетки…IP20

Климатическое исполнение………………………………………………………………………………….УХЛ4

Шнур сетевой

Номинальное сечение жил, длина сетевого шнура L, комплектация розеткой, колодкой К3К-40 и другими комплектующими, а также вид разделки определяются заказчиком.
